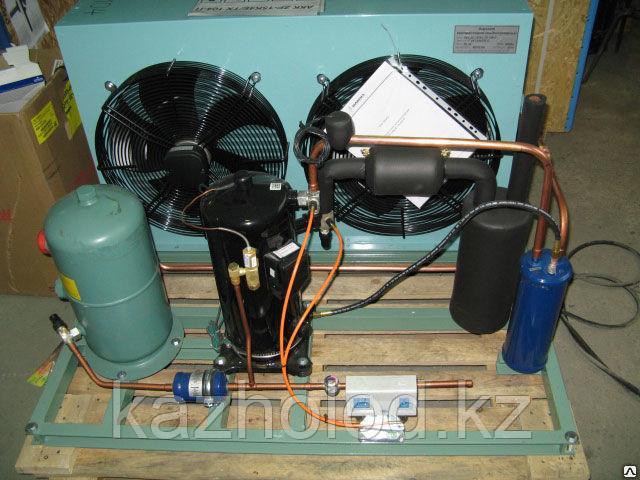

Агрегат трехкомпрессорный среднетемпературных Copeland Scroll КС 3хZB26E

Компрессор: спиральный герметичный компрессор Copeland, заправлен холодильным маслом, уровень которого контролируется через электронный регулятор уровня масла. Картер компрессора оснащен нагревателем масла, электродвигатель – реле защиты от перегрева обмоток. Компрессор комплектуется запорными вентилями и сдвоенным реле давления на линии всасывания и нагнетания хладагента.

Линия нагнетания: трубопровод, нагнетательный коллектор, маслоотделитель, обратный клапан, глицериновый манометр.

Линия возврата масла: масляный ресивер (не заполненный маслом), трубопровод, фильтр масляный. Линия всасывания: теплоизолированный трубопровод, всасывающий коллектор, фильтр-очиститель, глицериновый манометр.

Рама: является несущим и опорным элементом конструкции агрегата и изготовлена из стального профиля, обладает достаточной жесткостью, окрашена высококачественной противокоррозионной краской, устойчивой к климатическим факторам внешней среды. Обеспечивает возможность крепления агрегата к фундаменту, а также на виброопоры и удобный доступ для технического обслуживания.

Опции агрегата КС:

Р – ресиверный узел

Щ – щит электрический управления агрегатом

Шк – комплект шаровых вентилей на линии нагнетания и всасывания

Шр – комплект шаровых вентилей на линиях входа и выхода ресивера

У – комплект автоматики для установки агрегата на улице (регулятор давления конденсации на линии нагнетания, дифференциальный клапан на линии перепуска хладагента в ресивер, обратный клапан на линии слива хладагента в ресивер, реле высокого давления в зависимости от количества компрессоров)

В – комплект автоматики для выноса конденсатора на улицу (дифференциальный клапан на линии перепуска хладагента в ресивер, регулятор давления конденсации на линии слива хладагента в ресивер, реле высокого давления в зависимости от количества вентиляторов)

О – теплоизолированный отделитель жидкости

К – клеммная коробка для подключения агрегата

Мс – заправка маслом масляного ресивера
